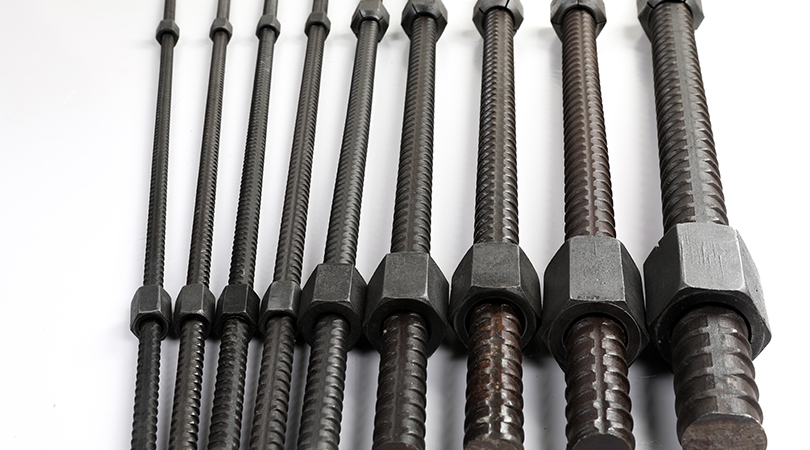

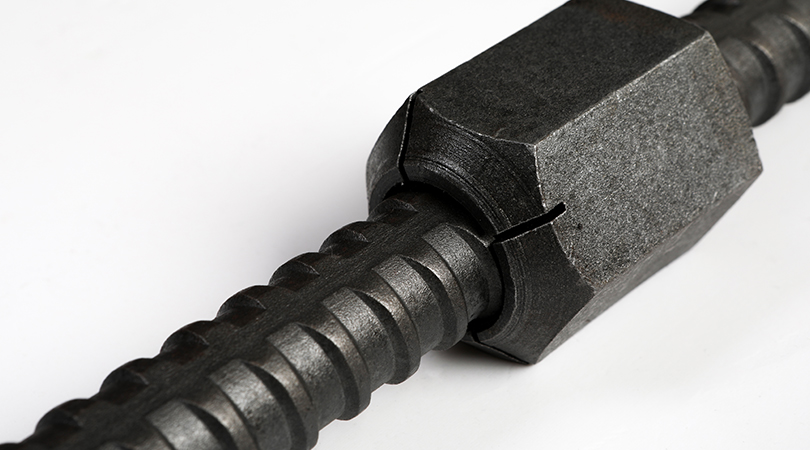

精軋螺紋鋼筋是在整根鋼筋上無縱肋,橫肋連續右旋(20規格是左旋),布置的大直徑、高強度、高精度尺寸的直條鋼筋,該鋼筋在任意截面都能通過帶有內螺紋的連接器進行連接或擰上錨具進行錨固,錨具和軸向連接器可以順利旋轉。產品具有連接、錨固簡便,粘著力強,張拉錨固安全可靠,施工方便,節約鋼筋,減少構件面積和重量的優點。
精軋螺紋鋼主要為φ15mm—φ50mm規格,強度級別為:PSB500、PSB785、PSB830、PSB930和PSB1080。HRB500Z(原德標BSt500S)主要用于火車軌道板,PSB785-1080系列主要用于高速鐵路、公路、橋梁基礎在的建設。
公稱直徑 / mm | 級別 | 公稱截面積 / mm2 | 理論重量 kg/m |
---|---|---|---|
∮15 | PSB830 | 177 | 1.4 |
∮20 | PSB500 | 314 | 2.47 |
∮25 | PSB500 / 830 / 930 / 1080 | 491 | 4.1 |
∮32 | PSB830 / 930 /1080 | 804 | 6.65 |
∮36 | PSB830 / 930 /1080 | 1080 | 8.41 |
∮40 | PSB830 / 930 /1080 | 1257 | 10.34 |
∮50 | PSB830 / 930 /1080 | 1963 | 16.28 |
機械性能 | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
直徑 / mm | 截面積 / mm | 米重 kg/m | PSB930 | PSB1080 | ||||||||||
屈服 | 抗拉 | 屈服 | 抗拉 | 屈服 | 抗拉 | |||||||||
Mpa | KN | Mpa | KN | Mpa | KN | Mpa | KN | Mpa | KN | Mpa | KN | |||
15 | 177 | 1.4 | 830 | 147 | 1030 | 182 | 930 | 165 | 1080 | 191 | 1080 | 191 | 1230 | 218 |
20 | 314 | 2.47 | 830 | 261 | 1030 | 323 | 930 | 292 | 1080 | 339 | 1080 | 339 | 1230 | 386 |
25 | 491 | 4.1 | 830 | 408 | 1030 | 506 | 930 | 457 | 1080 | 530 | 1080 | 530 | 1230 | 604 |
32 | 804 | 6.65 | 830 | 667 | 1030 | 828 | 930 | 748 | 1080 | 868 | 1080 | 868 | 1230 | 989 |
36 | 1018 | 8.41 | 830 | 845 | 1030 | 1049 | 930 | 947 | 1080 | 1099 | 1080 | 1099 | 1230 | 1252 |
40 | 1257 | 10.34 | 830 | 1043 | 1030 | 1295 | 930 | 1169 | 1080 | 1358 | 1080 | 1358 | 1230 | 1546 |
50 | 1963 | 16.28 | 830 | 1629 | 1030 | 2022 | 930 | 1826 | 1080 | 2120 | 1080 | 2120 | 1230 | 2414 |
A / % | ≧7 | ≧7 | ≧6 | |||||||||||
Agt / % | ≧3.5 | |||||||||||||
應力松弛性能 1000h | ≤4 | |||||||||||||
彈性模量 / Mpa | 2*105 |
